Adapter WTO, ISO 26623-1 Weldon/Whistle-Notch-Adapter kurz, ohne Greiferrille

Artikel-Nr.: 235805 0306

Artikel-Nr.: C3-W-391.22-06033

275,- € zzgl. MwSt. / pro Stück
bestellbar

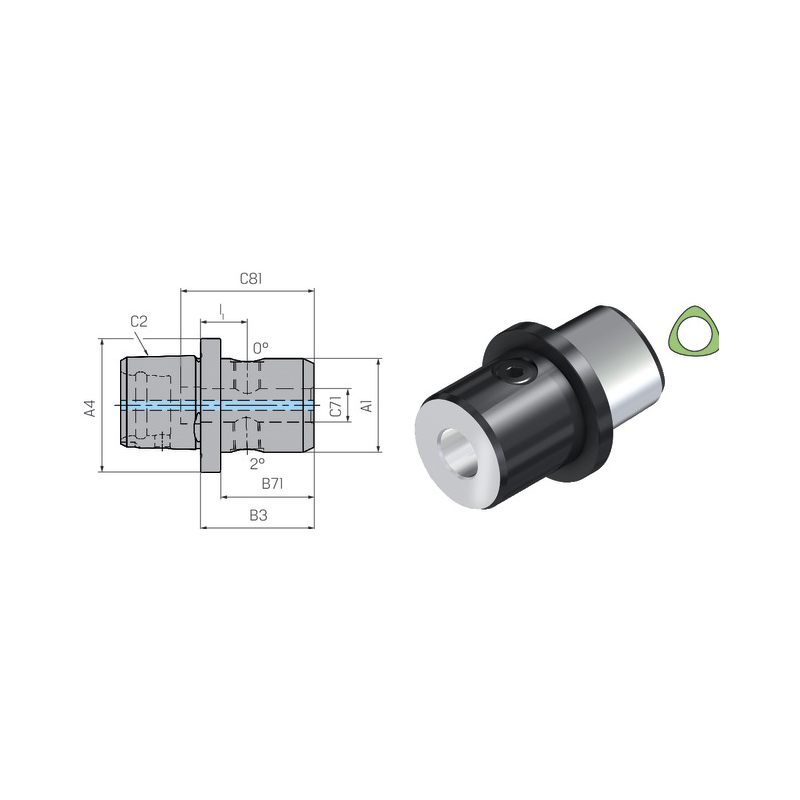

Baumaße Piktogramm ISO Piktogramm

Produktbeschreibung

Ausführung:
- für Schäfte nach DIN 6535-HB und -HE
- nur für Segmentspannung
- nicht zu verwenden in Grundhaltern und Verlängerungen/Reduzierungen
- nicht für automatischen Werkzeugwechsel (ATC) geeignet
- kurz
- ohne Greiferrille

Lieferung:
Ohne Einstellschraube.


Technische Daten


Hersteller-Art.Nr.: C3-W-391.22-06033
Baumaße: DIN 6535
[A4] Bunddurchmesser mm: 32
DIN-Norm: DIN 6535,
ISO 26623-1
[C81] Einspannlänge, max. mm: 36.00
Gewicht kg: 0.12
A1 mm: 19
[C2] Aufnahmegröße, maschinenseitig: PSC32
[C71] Aufnahmedurchmesser, min., werkstückseitig mm: 6
l1 mm: 15
[B3] Kraglänge mm: 33.00
Zolltarifnummer: 84661031
[A1] Körperdurchmesser 1 mm: 19
Marke: WTO
[B71] Funktionslänge mm: 27
